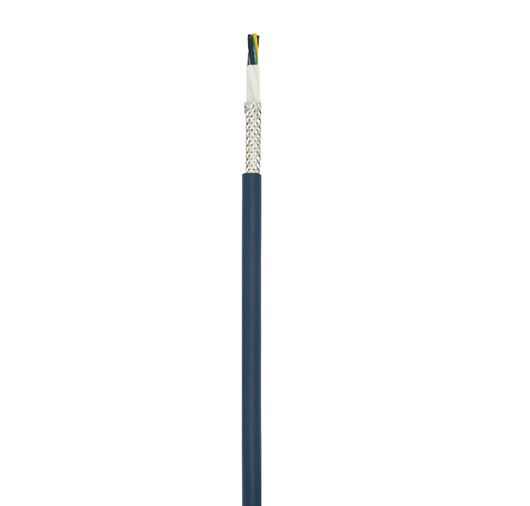

超高柔性耐弯曲拖链电缆产品介绍
PRODUCT INTRODUCTION
超高柔性耐弯曲拖链电缆技术数据
● 特种PVC绝缘，特种PUR外护套；具有超高强度及弯曲性能
● 符合TUV 2 PfG 2577 Class II要求
● 温度范围：移动安装 -20°C 至 +80°C;固定安装 -40°C 至 +90°C
● 标称电压：电源U0/U 300/500 V;数据U0/U 300/300 V
● 测试电压 电源2000 V;数据1500 V
● 绝缘电阻：最小 100 MOhm x km
● 最小弯曲半径：移动安装 6 x 电缆直径;固定安装 4 x 电缆直径
● 符合欧盟RoHS、Reach法规要求

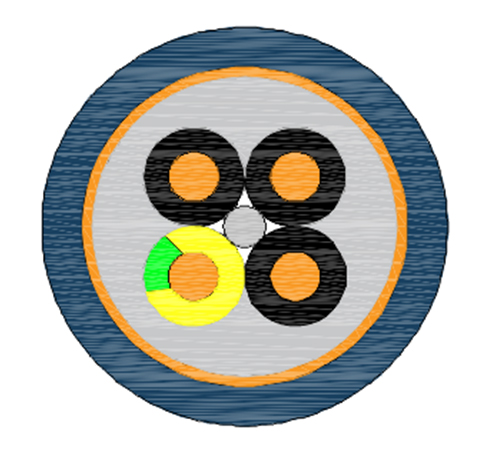

超高柔性耐弯曲拖链电缆结构
PRODUCT STRUCTURE
● 裸铜导体，超细铜线；符合DIN VDE 0295第6类及IEC 60228第6类
● 特种 PVC 绝缘
● 彩色芯线标识(0.5mm²以下)黑色芯线，带有连续白色数字编码(0.5mm²及以上)
● 线芯采用最佳节距分层绞合
● 特种材料内护套
● 改进的镀锡铜丝编织屏蔽
● 最小覆盖率90%
● 特种 PUR 外护套
● 电源：蓝色(RAL 5011)哑光；数据：绿色(RAL 6018)哑光
超高柔性耐弯曲拖链电缆应用案例
APPLICATION CASE
特别适用于直线电机等小型化长期高速拖链、弯曲和高强度应用，直线电机电缆必须满足机械、化学和热性能方面的最高要求，它们必须经受住高速的加速和减速、拉伸、压缩应力，以及两千万次以上的周期性弯曲。它们同样必须耐高温、金属削沫飞溅、耐油及其他化学品。
